一、產(chǎn)品說明及用途：
本公司環(huán)氧煤瀝青涂料為雙組份厚漿型涂料。甲組份以環(huán)氧樹脂為基料，加入煤瀝青、防銹顏料、增韌劑、流平劑、防沉劑等制成，乙組份為固化劑，施工時按比例調(diào)配。性 能 該漆膜具有優(yōu)異的防銹性和耐化學介質(zhì)的腐蝕性，良的物理機械性能、附著力強、漆膜堅韌、耐磨、耐水、耐海水、耐鹽霧性能佳，在埋地管道外壁的防腐施工中經(jīng)纏繞了玻璃布固化后形成類似于玻璃鋼結(jié)構(gòu)的涂襯層，具有優(yōu)異的電絕緣性、抗水滲透性、抗微生物侵蝕、抗雜散電流、耐熱、耐溫差驟變等優(yōu)良性能，涂層可在-4～150℃之間使用 。主要用于埋地或水下的輸油、輸氣、輸水、熱力管道的外壁防腐，也適用于各類鋼結(jié)構(gòu)、碼頭、船舶、水閘、煤氣儲罐、煉油化工廠設備防腐及污水池、樓頂防水層、地下室混凝土層的防滲漏。
二、技術(shù)指標：
項目 單位 指標
顏色 - 黑色
粘度（涂-4杯）25℃ s ≥40-100
細度 μm ≤80
涂層厚度 mm 濕80-100 、干40-60
表干時間 h ≤4
全干時間 h ≤24
**固化 h ≤160
柔性 mm ≤1
附著力（劃痕法） 級 ≤2
沖擊力 cm ≥40
三、施工工藝：
1.使用說明：攪拌或使用動力攪拌機將兩組份**混合，使用前應**的重新混合，剛剛混合好的原料不能和以前混合的原料混加到一起。固化的速度取決于溫度，另通風條件、漆膜厚度、濕度、稀釋以及其他因素都會影響干燥速率。基料與固化劑混合溫度需高于15℃，否則應添加稀釋劑以達到施工所需粘度，過多稀釋劑會導致抗流掛性降低與固化減慢，膜厚降低，稀釋劑應在混合后再加。實際涂布率應扣除損耗約5%--25%（根據(jù)不同施工）。
2.施工：鋼材：將所有粗糙的焊縫、表面的棱角磨圓并清除焊接時的濺熔物，清除掉表面的油脂、油污和其它污染物。表面噴砂處理達到ISO標準Sa2.5級或電動工具除銹St3級。
暴露于大氣條件下施工時底材低溫度為5℃高45℃且高于露點3℃，相對《濕度＜85%,霧、雨、雪、大風天氣下嚴禁施工。
刷涂/滾涂：僅用于小面積范圍，將混合物涂于處理過的表面，如有必要為方便操作可加環(huán)氧稀釋劑（X-2）0-5%。當刷涂或滾涂時需多次涂刷以達到所要求的厚度。
空氣噴涂：一般不需要稀釋，但為方便使用可加入環(huán)氧稀釋劑（X-2）0-5%。
無氣噴涂：一般不需要稀釋，但為方便使用可加入環(huán)氧稀釋劑（X-2）0-5%。壓力比為為32：1或45：1，噴嘴0.43-0.48mm。
覆涂：應采用恰當?shù)姆椒z測前涂層是否起皮，例如劃叉法或劃格法，如果起皮則將老化涂層除去，表面必須沒有油脂、油污和其它污染物。
前道配套涂層 ：環(huán)氧富鋅底漆 環(huán)氧防銹底漆
3. 比重 底漆約1.38，面漆約1.30
4.理論用量 ：250克/平方米
5.濕膜厚度 ：120微米
6.干膜厚度 ：約80～100微米
7. 配比 ；甲組份：乙組份（固化劑）＝23：2；
8.熟化時間 25℃：0.5小時
9.適用期 25℃：4小時

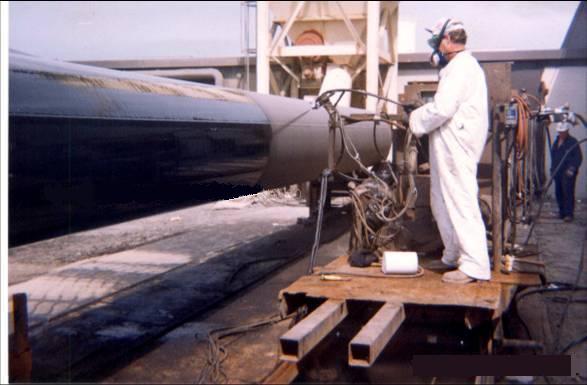

10. 涂裝方法 高壓無氣噴涂、手工刷涂、輥涂
11.稀釋劑 X-7環(huán)氧涂料稀釋劑，<5%
12.涂裝間隔 0℃：短8小時，長4天；25℃：短3小時,長2天；35℃：短2小時，長1天
13.表面處理 鋼材經(jīng)拋丸或噴砂處理，達到除銹標準Sa2.5級,或手工和動力工具除銹達到St3級
14.涂裝道數(shù) 底漆：涂裝1道，面漆：2～4道，加強級加無堿玻璃布1～3層
四、施工注意事項：
1、施工時必須在良好的通風條件下進行，長時間施工，應注意防護。
2、施工現(xiàn)場嚴禁明火。
3、鋼鐵表面溫度應高于露點3℃不便手工施工。
4、嚴禁霧、魚、雪天及濕度超過85%時施工。
5、施工溫度應大于10℃
五、儲存及運輸：
儲存期為12個月。搬運中應避免碰撞，儲存與陰凉通風處，儲存期為一年，如過期可按標準進行檢驗，檢驗合格仍可使用，嚴禁水分滲入、嚴禁日光直曬。
六、安全：
小心使用本品，使用前和使用時請注意安全事項。此外，還應遵循有關(guān)**或當?shù)卣?guī)定的安全法規(guī)。吞服是有害的或致命的。避免吸入溶劑蒸汽或漆霧，皮膚、眼睛不得接觸本品，穿戴好防護用品，只可在通風良好的情況下施工本品，在狹窄處或空氣不流通處施工，必須提供強力通風，時刻注意采取預防措施。該產(chǎn)品為易燃品，在工作區(qū)域附近不允許存在任何的火源，嚴禁吸煙。采用泡沫、二氧化碳和干粉滅火。一旦燃燒將釋放出有毒煙霧。
附注：
本說明書有關(guān)數(shù)據(jù)是在標準條件下實驗取得，實際使用時，環(huán)境條件可能與之略有不同，以上數(shù)據(jù)如有改變，以本公司新說明書為準，恕不另行通知。
